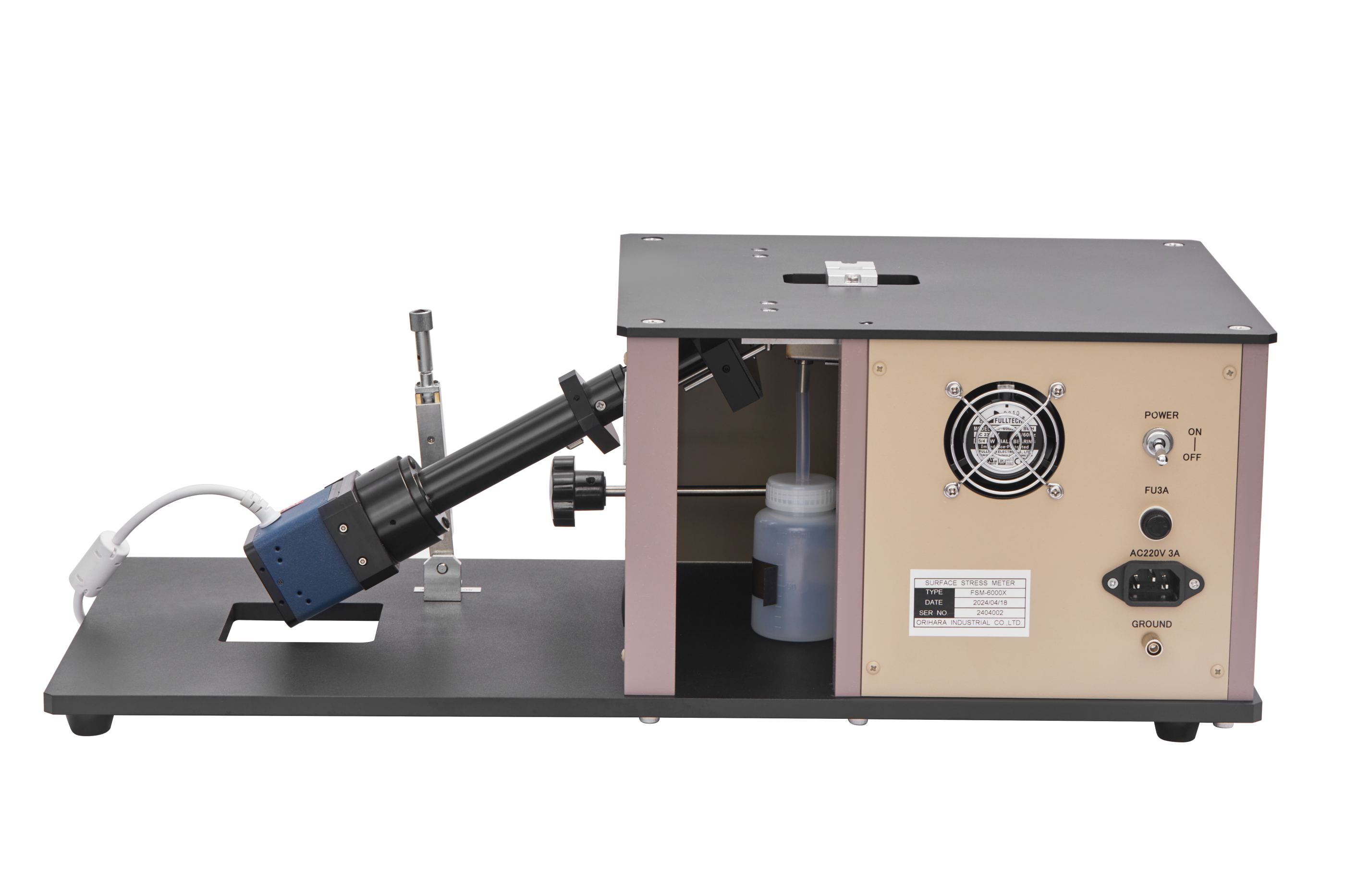

折原應力儀測試原理及產品參數分享：
品牌供貨商：深圳東儀精工設備有限公司
折原應力儀是表面應力測試儀的一種，主要用于測量化學強化和物理強化玻璃的表面應力測試。
表面應力儀的測試原理是利用玻璃表面離子交換層的光波導效應來進行測量。從光源發出的發散光經過狹縫，由高折射率柱面棱鏡匯聚后變成平行光，通過調節光源的位置，使一束平行光以臨界角入射至玻璃與棱鏡的交界面，由于玻璃表面存在的應力，光線分解成為兩個振動面相互垂直的矢量光，這兩束光在玻璃的離子交換層中傳播速度是不同的，因此以不同全反射角折射到棱鏡。從棱鏡射出的光經反射鏡反射進入干涉濾光片，由望遠鏡系統聚焦，再經過分析鏡后在分劃板呈像而形成一個明暗臺階圖像。通過分析軟件可以精確測量臺階的高度和臺階線條的數量，以計算表面應力強度和應力層的深度。
透明物體由于不均勻冷卻或其他如受機械作用等原因，其內部會產生內應力，引起雙折射。晶體物質本身具有雙折射的光學特征。
表面應力儀采用偏振光電矢量合成及光學補償原理，通過對樣品的光程差的定量測定，確定樣品應力雙折射的大小。能精確測定光學波片的光程差、確定光學玻璃的應力級別，是光學儀器制造業不可缺少的儀器，也是研究晶體礦物質的重要工具。廣泛應用于光學玻璃、玻璃制品、透明塑料制品工業。
本機配有電腦，能夠減少測量者的誤差也更便于測量數據的管理。豐富的接口，可擴展自動滴液系統，厚度測量系統。實現自動化測量。
產品特點：
1.測量原理(光彈法及雙折射原理)。
2.自動測量，減少因測試者造成的個人誤差。
3.能夠用電腦保存數據，便于品質管理。
4.測試條件不佳的試料可以進行手動測量。
5.使用LED光源，使用壽命長，達到10,000小時。
6.配備玻璃校準片，確保儀器測量精度。
產品參數：
測量范圍(CS)：0-1500Mpa
測量精度(CS)：±20Mpa
測量范圍(DOL):10-100μm
精確度(DOL): ±5μm
光源：專用LED燈 波長595±10nm
測量對象：化學強化玻璃 物理強化玻璃
測量形狀：平板玻璃 10×10mm 或以上
棱鏡：S-LAL-10 ND=1.72
PC：專用DELL（Windows 7操作系統、FsmV測量軟件)
電源：AC100-240V 3A
尺寸：300×600×250 (測量主機) 重量：14KG
200×400×400 (PC主機) 重量：5KG
250×400×400（顯示器） 重量：3KG
以上就是東儀精工關于“
折原應力儀”的測試原理及產品參數的分享。東儀精工供應的“折原應力儀”不僅在光學玻璃、光學儀器、玻璃制品、塑料制品等工業得到廣泛應用，而且在建材、燈具、制藥、飲料、工藝品安全防爆指標的檢驗方面也占有重要地位，在水晶飾品制作、地質礦產、材料科學領域也有不少應用。同時，東儀精工供應的表面應力儀也是各大專院校特別理想的教學實驗設備。
